Van het ontwerpen op meerdere 4K schermen, het realistische renderen in viewports, het analyseren van het model tot het virtueel beleven van het ontwerp. De mogelijkheden zijn bijna onbeperkt. Om het maximale uit uw CAD, BIM, Analyse en Visualisatie software te halen is het noodzakelijk dat de videokaart al deze taken aan kan. Maar welke videokaart is nu de beste keuze voor uw situatie?

Voordat we direct naar de aanbevelingen gaan is het nuttig om eerst de verschillen uit te leggen tussen de verschillende videokaarten.

Nvidia GTX en Nvidia Quadro

Nvidia heeft twee verschillende type videokaarten. De Nvidia GTX videokaarten zijn uitstekende videokaarten voor Gamers maar zijn niet geschikt voor professionele CAD en BIM toepassingen. Nvidia’s GTX videokaarten staan bekend om hun uitstekende FP32 prestatie maar presteren beduidend minder goed als het gaat om FP64. De prestatie van CAD, BIM, simulatie, visualisaties en analyse software is voor een groot gedeelte afhankelijk van FP64 Double Precision.

Beste videokaart voor CAD en BIM

De aanschafprijzen van een GTX gamerkaart liggen over het algemeen lager dan een Nvidia Quadro videokaart maar de stabiliteit voor CAD en BIM toepassingen is niet te garanderen. Dat is ook de reden dat wij het gebruik van gamers videokaarten afraden in een professionele ontwerp omgeving.

Nvidia Quadro kaarten worden samen met meer dan 100+ bekende software leveranciers ontwikkelt en staan garant voor de beste en meest stabiele resultaten. De Nvidia Quadro drivers zijn geoptimaliseerd voor het werken met professionele CAD en Design software applicaties zoals AutoCAD, VectorWorks, Revit of Inventor.

gecertificeerde videokaarten voor Autodesk

Nvidia Quadro Pascal

Nvidia Pascal is het resultaat van jaren doorontwikkeling en bouwt verder op de Maxwell architectuur. De voornaamste verschillen met de Maxwell generatie is dat de Pascal videokaart minder energie verbruikt, sneller nieuw geheugen heeft, en een geoptimaliseerde Double Percision (FP64) uitput heeft. Dit alles resulteert in een merkbaar verbeterde prestatie met een lager energie verbruik.

The revolutionary NVIDIA Pascal™ architecture is purpose-built to be the engine of computers that learn, see, and simulate our world—a world with an infinite appetite for computing. From silicon to software, Pascal is crafted with innovation at every level.

Wat zijn de belangrijkste verschillen?

Naast de meest voor de hand liggende verschillen als het aantal Cuda Cores en het beschikbare videokaart RAM geheugen zijn er een aantal verschillen die niet direct opvallen maar een grote impact hebben op de prestatie van de videokaarten of waar u deze het beste voor kunt inzetten.

Nóg meer veiligheid? Dat kan!

Wil je uitgebreidere controle en veiligheid of werk je in een grotere IT-omgeving? Via HP ZCentral Connect kun je een managementlaag toevoegen aan de HP ZCentral omgeving. Hiermee zijn alle verbindingen binnen je organisatie te controleren en beheren voor nóg meer zekerheid. Meer informatie hierover vind je in de HP ZCentral Connect datasheet en op de HP ZCentral website.

Quadro P1000Quadro P2000Quadro P2000Quadro P2000Quadro P2000Quadro P2000
CUDA Cores64010242304307246084608
CUDA Cores64010242304307246084608
CUDA Cores64010242304307246084608
CUDA Cores64010242304307246084608
CUDA Cores64010242304307246084608
CUDA Cores64010242304307246084608
Quadro P1000Quadro P2000Quadro RTX 4000Quadro RTX 5000Quadro RTX 6000Quadro RTX 8000
CUDA Cores64010242304307246084608
NVIDIA RT Cores36487272
GPU RAM Memory4 GB5 GB8 GB16 GB24 GB48 GB
Memory TypeGDDR5GDDR5GDDR6GDDR6GDDR6GDDR6
Memory Interface128-bits160-bits256-bit256-bit384-bit384-bit
Memory Bandwidth82 GB/s140 GB/s243 GB/s448 GB/s672 GB/s672 GB/s
Nvidia SLINeeNeeJaJaJaJa
NVIDIA NVLINKNeeNeeNeeJaJaJa
Display Resolution4x 4096×2160 @ 60Hz
4x 5120×2880 @ 60Hz
4x 4096×2160 @ 120Hz
4x 5120×2880 @ 60Hz
4x 4096×2160 @ 120Hz
4x 5120×2880 @ 60Hz
4 x 5120 x 2880 @ 60Hz
4 x 4096 x 2160 @ 60Hz
4 x 5120 x 2880 @ 60Hz
4 x 4096 x 2160 @ 60Hz
4 x 5120 x 2880 @ 60Hz
4 x 4096 x 2160 @ 60Hz
Advies verkoopprijs€ 339€ 445€ 695€ 2225€ 5395€ 8750

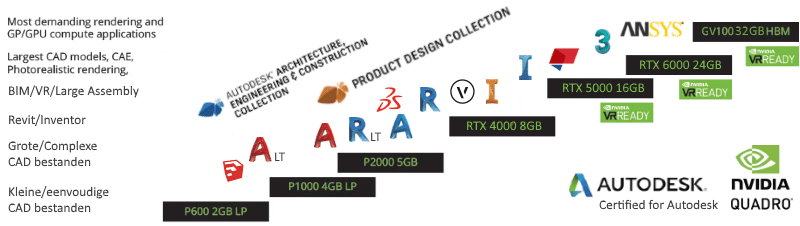

Nvidia Quadro Pascal - Overzicht aanbevolen videokaarten

Autodesk gecertificeerde videokaarten - Nividia Quadro

Zoals u in het overzicht kunt zien zijn er naast het aantal Cuda cores en de grote van het geheugen nog een aantal verschillen die opvallen.

Verschillen in geheugen types en snelheden

De laatste generaties professionele videokaarten van Nvidia Quadro hadden tot nu toe altijd de beschikking over GDDR5 geheugen en er waren geen verschillen tussen de verschillende videokaarten. Met de nieuwe Pascal en Turing platform is er ook gekozen om verschillende types geheugen te kiezen. GDDR5 geheugen heeft ongeveer een kloksnelheid van 6GB/s, het nieuwe GDDR5X heeft een kloksnelheid van 9GB/s en tenslotte heeft het GDDR6 en HMB2 een kloksnelheid van 15GB/s.

FP64 Double Precision

De Nvidia Quadro GV100 is de opvolger van de Telsa K40 GPU en is ongeveer 4x zo krachtig. Naast dat de GPU krachtiger is geworden, is het ook de eerste GPU die High Speed FP64 Double Precision ondersteunen met actieve koeling.

De prestatie van Autodesk software voor CAD, BIM, simulatie, visualisaties en analyse software is voor een groot gedeelte afhankelijk van FP64 Double Precision.

Nvidia NVLINK

NVLINK heeft een enorm hoog bandbreedte en versneld de data uitwisseling tussen de CPU en GPU maar ook tussen verschillende GPU’s. NVLINK is 5 tot 12 keer sneller dan een traditionele PCIe Gen3 aansluiting. NVLINK maakt het ook mogelijk om GPU met een NVLINK aan elkaar te koppelen om zo de prestaties van het systeem nog verder te verhogen.

Anders dan met SLI welke gericht is om de output te verbeteren (video wall, hogere frame rate) is NVLINK de eerste echte oplossing om twee GPU’s in één workstation te koppelen en de prestaties van FP64 software programma’s te verbeteren.

Welke videokaart is het meest geschikt mijn workflow?

Welke Nvidia Quadro videokaart het beste bij uw situatie past hangt af van de gebruikte software, de werkzaamheden en uw workflow. In het algemeen kunnen we stellen dat een “zwaardere” videokaart beter presteert dan een “lichtere” videokaart, maar het hangt heel veel af van de software en workflow hoeveel de prestatie zal toenemen als u een duurdere videokaart koopt.

Als u vooral modelleert wordt de prestatie van uw videokaart vooral bepaald door de responsiviteit van het model in de viewport. Als de videokaart niet krachtig genoeg is merkt u dit doordat het beeld schokkerig wordt en u zit te wachten totdat het model “reageert”. Dit wordt veroorzaakt doordat de videokaart niet genoeg GDDR RAM heeft. De hoeveelheid GDDR RAM geheugen die u nodig heeft hangt af van hoe groot een bestand is, de visuele instellingen, de complexiteit en het aantal elementen of parts dat er in het model worden getoond.

Nvidia Quadro nummer 1 videokaart voor CAD en BIM professional

Welke videokaart is het meest geschikt mijn workflow?

Welke Nvidia Quadro videokaart het beste bij uw situatie past hangt af van de gebruikte software, de werkzaamheden en uw workflow. In het algemeen kunnen we stellen dat een “zwaardere” videokaart beter presteert dan een “lichtere” videokaart, maar het hangt heel veel af van de software en workflow hoeveel de prestatie zal toenemen als u een duurdere videokaart koopt.

Als u vooral modelleert wordt de prestatie van uw videokaart vooral bepaald door de responsiviteit van het model in de viewport. Als de videokaart niet krachtig genoeg is merkt u dit doordat het beeld schokkerig wordt en u zit te wachten totdat het model “reageert”. Dit wordt veroorzaakt doordat de videokaart niet genoeg GDDR RAM heeft. De hoeveelheid GDDR RAM geheugen die u nodig heeft hangt af van hoe groot een bestand is, de visuele instellingen, de complexiteit en het aantal elementen of parts dat er in het model worden getoond.

AutoCAD

Modelleren

De prestatie van AutoCAD hangt veel af van of de videokaart krachtig genoeg is om het model zonder haperingen in de viewport te tonen. Als de videokaart krachtig genoeg is voor het modeleren in AutoCAD heeft het geen meerwaarde om een nóg krachtiger videokaart te gebruiken. De duurdere videokaart zorgt in dit geval niet voor een prestatieverbetering.

Artistieke of fotorealistische afbeeldingen renderen.

De AutoCAD Render Engine maakt geen gebruikt van de videokaart maar van de processor. 3ds Max of een vergelijkbaar programma maakt wel gebruik van de videokaart om te afbeeldingen renderen.

Aanbevolen videokaarten voor AutoCAD:

Small assembliesMedium assembliesLarge/complex
AutoCAD LTQuadro P600Quadro P1000Quadro P2000
AutoCADQuadro P600Quadro P1000Quadro P2000

Civil 3D / Map 3D

Modelleren

Civil 3D en Map 3D zijn wat betreft hardware eisen vergelijkbaar met AutoCAD. Doordat civiele projecten vaak groot en complex zijn adviseren we om niet te bezuinigen op de videokaart. Ook worden er in de civiele workflow vaak meerdere software pakketten gebruikt. Ga bij de keuze voor een videokaart altijd uit van de zwaarste applicatie.

Artistieke of fotorealistische afbeeldingen renderen.

De AutoCAD Render Engine maakt geen gebruikt van de videokaart maar van de processor. 3ds Max of een vergelijkbaar programma maakt wel gebruik van de videokaart om te afbeeldingen renderen.

Aanbevolen videokaarten voor Civil 3d?Map 3D

Small assembliesMedium assembliesLarge/complex
Map 3DQuadro P1000Quadro P2000Quadro RTX 4000
Civil 3DQuadro P2000Quadro RTX 4000Quadro RTX 5000

Revit

Modelleren

Welke videokaart het beste kunt kiezen hangt veel af van hoe groot het Revit bestand is, het aantal element en de level of detail. Ook hebben de grafische instellingen die u gebruikt een grote impact op de videokaart. Voor de benodigde rekenkracht van de videokaart maakt het een groot verschil of u de visuele stijl Wireframe of Hiden lines gebruikt of Realistic of Ray Trace.

Artistieke of fotorealistische afbeeldingen renderen.

De Revit Render Engine maakt geen gebruikt van de videokaart maar van de processor. Revit render extensies als Lumion, Enscape, V-ray maken wel gebruik van de videokaart.

Aanbevolen videokaarten voor Revit:

Small assembliesMedium assembliesLarge/complex
Revit LTQuadro P2000Quadro RTX 4000Quadro RTX 4000
RevitQuadro P2000Quadro RTX 4000Quadro RTX 5000

Navisworks

Modelleren

Navigatie

3D real-time navigatie wordt standaard door OpenGL ondersteunt deze standaard is goed schaalbaar en kan gebruik maken van meerdere videokaarten. Voor alle 2D renderingen en FBX files maakt NavisWorks gebruik van DirectX. De complexiteit van een 3D model in combinatie met geavanceerde visuele stijl instellingen zoals Occlusion Culling, Interactive Transparency en Frame Rate bepalen hoeveel cuda cores en video RAM geheugen u nodig heeft.

Ray Trace en Timeliner

Ray Trace en Timeliner maken geen gebruikt van de videokaart maar van de processor.

Aanbevolen videokaarten voor Navisworks:

Small assembliesMedium assembliesLarge/complex
AutoCAD LTQuadro P600Quadro P1000Quadro P2000
AutoCADQuadro P600Quadro P1000Quadro P2000

InfraWorks

Navigatie

Als leidraad kun je stellen dat een videokaart met minimaal 4GB video RAM geheugen voldoende is voor het navigeren in InfraWorks, maar ook bij InfraWorks wordt de werklast van de videokaart bepaald door de grote van het bestand en grafische instellingen. De instellingen voor Level of Detail (LOD), antialiasing en de Visual Effects hebben grote impact op de benodigde rekenkracht van de videokaart.

Model generatie, analyses en simulaties

Point Cloud, model generatie, het analyseren van verkeer, verkeer simulatie worden niet door de videokaart ondersteunt maar door de processor (multi-threaded).

Aanbevolen videokaarten voor InfraWorks:

Small assembliesMedium assembliesLarge/complex
InfraWorksQuadro P2000Quadro RTX 4000Quadro RTX 5000

Inventor

Modelleren

Welke videokaart het beste kunt kiezen hangt veel af van hoe groot het Inventor bestand is, het aantal parts en de level of detail. Grafische instellingen zoals Realistic hebben een grote impact op de videokaart. Voor de prestatie van Inventor is voldoende RAM geheugen van de videokaart is erg belangrijk.

Artistieke of fotorealistische afbeeldingen renderen.

Ray Trace maakt geen gebruikt van de videokaart maar van de processor. 3ds max maakt wel gebruik van de videokaart.

Aanbevolen videokaarten voor Inventor Professional

Small assembliesMedium assembliesLarge/complex
InfraWorksQuadro P2000Quadro RTX 4000Quadro RTX 5000

3ds max

3ds max maakt voor iray renderen gebruik van de videokaart. De prestatie van 3ds Max neemt evenredig toe met het aantal Cuda Cores en het video RAM geheugen. Houd voor de beste prestatie de vuistregel aan dat elke GB video RAM geheugen 5 tot 10 miljoen driehoeken (Tessellate) kan verwerken.

De beste videokaart voor 3ds Max wordt bepaald door het aantal Cuda cores, het videogeheugen en uw budget. Optimaliseer uw workflow door gebruik te maken van meerdere videokaarten. Zo kunt u bijvoorbeeld twee Nvidia Quadro P4000 gebruiken. De eerste videokaart kunt u gebruiken om de modelleren in Inventor, Revit terwijl u een rendering maakr in 3ds Max. Als u niet aan het modelleren bent kunt u 3ds Max instellen om gebruik te maken van beide videokaarten.

Virtual Desktop Infrastructure (VDI)

Nvidia Tesla VDI

Aanbevolen GB RAM voor Virtual Desktop Infrastructure (VDI):

Small assembliesMedium assembliesLarge/complex
AutoCAD2 GB4 GB5 GB
Revit5 GB8 GB16 GB
Inventor5 GB8 GB16 GB

Point Cloud

Het werken met Point Cloud heeft specifieke hardware vereisten. Meer uitleg en informatie kunt u vinden op HP Z8 Workstation voor Point Cloud, Simulatie en Analyse of neem contact op met een van onze medewerkers.

Virtual Reality

Virtual Reality in het BIM proces heeft specifieke hardware vereisten. Meer uitleg en informatie kunt u vinden op HP Z Virtual Reality Backpack WorkstationHP Z4 Workstation – BIM / VR en Visualisatie of neem contact op met een van onze medewerkers.

Nvidia Maximus - Meerdere videokaarten

In een complexe workflow worden vaak meerdere software pakketten gebruikt. U bent aan het modelleren in Inventor of Revit terwijl op de achtergrond u een rendering aan het uitvoeren Autodesk 3ds Max. Leer hoe uw CAD/BIM workflow kunt versnellen door gebruik te maken van meerdere videokaarten.
